Manuālais redaktors - Lietošanas instrukcija
PDF Lietošanas instrukcijaMēs centāmies izveidot manuālo redaktoru pēc iespējas vienkāršāku, lai to varētu lietot arī lietotāji ar ierobežotu datorprasmju pieredzi. Tomēr tam ir nepieciešams īss ievads un neliela prakse. Kad pie tā pieradīsiet, zāģēšanas shēmu izveide būs ātra un vienkārša.

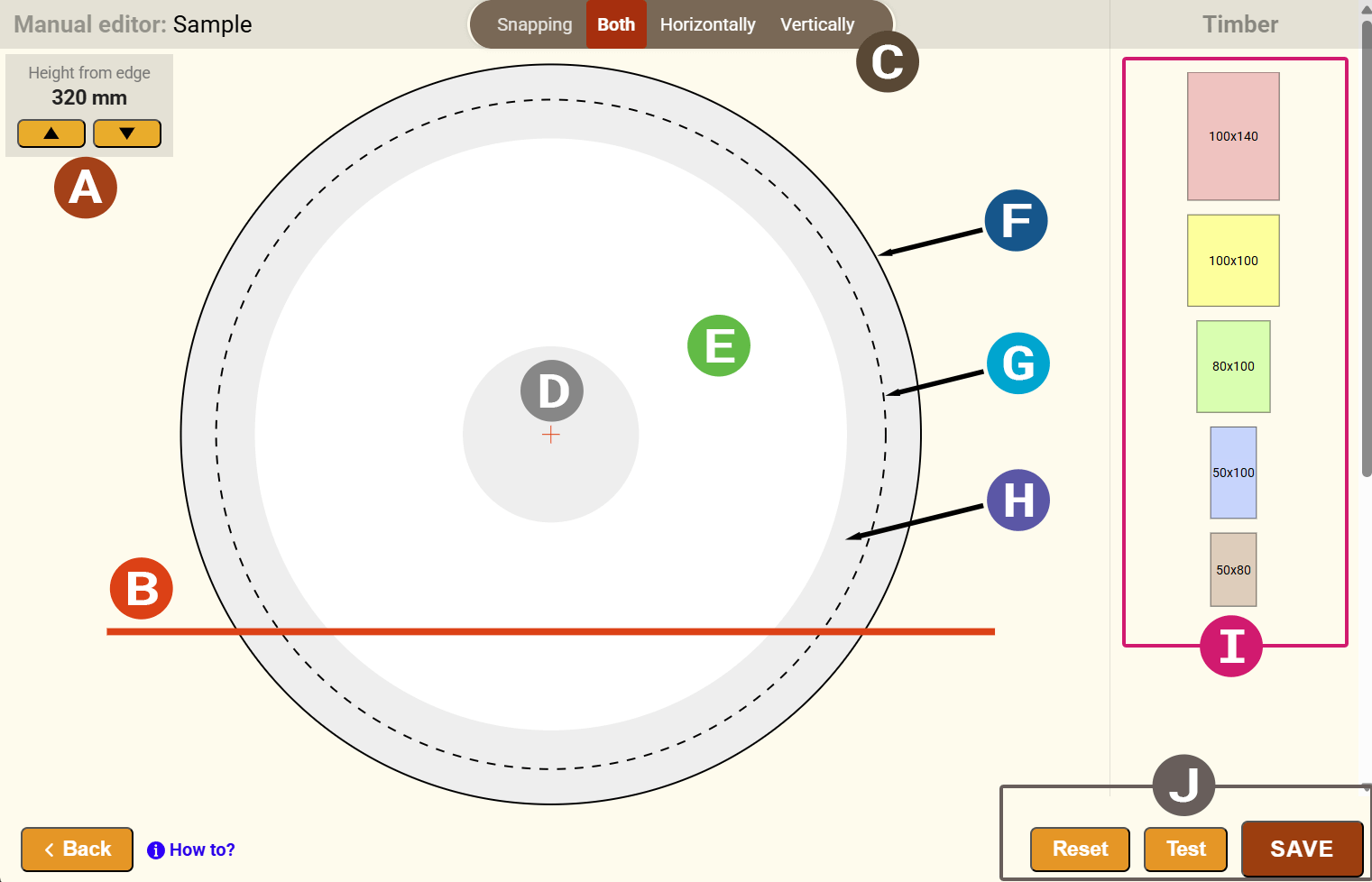

A | Pamata griešanas plaknes iestatīšana |
|---|---|
B | Pamatgriešanas plakne (baseline) |
C | Piesaistīšana |
D | Kodolkoksne |
E | Aplieva |
F | Resngala caurmērs |
G | Tievgala caurmērs |
H | Neapmalotā dēļa zona |
I | Zāģmateriālu vienības |
J | Pogas shēmas apstrādei |
Pamata griešanas plaknes iestatīšana (baseline)
Iestatiet pamata griešanas plaknes augstumu (bāzes līniju), izmantojot pogas augšējā malā.
Shēma bez apgriešanas
Shēmām bez baļķa apgriešanas sarkanā līnija – bāzes līnija – apzīmē apakšējo robežu, zem kuras nevar izvietot nevienu zāģmateriālu elementu. Tās minimālo augstumu, mērot no apakšas, nosaka piešķirtās iekārtas tips vai tās parametrs „minimālais griešanas augstums”.
Shēma ar apgriešanu
Shēmām ar apgriešanu bāzes līnijas novietojums ir brīvi izvēlams. Pamatnosacījums ir tāds, ka pēc apgriešanas pamatnei, ko nosaka bāzes līnija, jābūt pietiekami platai stabilai baļķa novietošanai. Tievākā paralēlā sarkanā līnija norāda pēdējā dēļa minimālo biezumu, tāpēc zāģmateriālu elementi šajā zonā jānovieto augstāk un tiem jāsniedzas pāri šai līnijai. Attālumu starp bāzes līniju un minimālo biezumu konkrētajai iekārtai nosaka parametrs „pēdējā dēļa minimālais biezums”.
Zāģmateriālu elementu ievietošana
Redaktora sadaļas labajā pusē tiek parādīti zāģēšanas shēmai piešķirtie zāģmateriālu elementi. Lai novietotu zāģmateriālus baļķa zonā, noklikšķiniet uz izvēlētā elementa. Zāģmateriālu elements tiks automātiski novietots baļķa zonā.
Zāģmateriālu novietošana
Sāciet, novietojot zāģmateriālus uz bāzes līnijas no kreisās uz labo pusi. Novietojiet kursoru uz zāģmateriālu elementa, nospiediet peles pogu un velciet zāģmateriālu uz vietu baļķa profilā, kur vēlaties to novietot. Pakāpeniski novietojiet pārējos zāģmateriālu elementus no kreisās uz labo pusi slāņos. Kad zāģmateriālu elements atrodas pareizajā pozīcijā un pareizā attālumā no pārējiem zāģmateriāliem atbilstoši zāģējuma platumam, parādīsies plāna zila līnija vai līnijas, un elements precīzi pievilksies vietā, lai tiktu saglabāts griezuma platums. Atlaidiet peles pogu, un zāģmateriālu elements tiks novietots pareizi.
Zāģmateriālu elementu pagriešana / dzēšana
Zāģmateriālu elementus var pagriezt vai dzēst. Novietojiet kursoru virs zāģmateriālu elementa un nospiediet taustiņu "R", lai to pagrieztu, vai taustiņu "D", lai dzēstu attiecīgo elementu.
Piesaistīšana
Sistēma automātiski pievelk zāģmateriālu elementu horizontāli un vertikāli pie tiem elementiem, kas jau ir novietoti zonā. Tomēr dažos gadījumos pievilkšanu ir nepieciešams izslēgt. Šim nolūkam redaktora augšējā daļā ir slēdzis, ar kuru var atspējot vienu no pievilkšanas virzieniem. Piemēram, ja izvēlēsieties vertikālo opciju, horizontālā pievilkšana tiks izslēgta un jūs varēsiet pārvietot elementu jebkur horizontālā virzienā.
Tālummaiņa - palielināšana
Pagriežot peles ritenīti, zāģēšanas shēmu var palielināt vai samazināt.
Shēmas pārbaude un saglabāšana
Pēc vairāku zāģmateriālu elementu novietošanas iesakām regulāri pārbaudīt shēmu, nospiežot pogu Testēt. Ja kāda zāģmateriālu elementa pozīcija ir nepareiza, sistēma atzīmēs problemātiskos elementus. Ja shēma ir pabeigta, nospiediet pogu Saglabāt, shēma tiks saglabāta mūsu sistēmā, tiks ģenerēti atsevišķi zāģēšanas soļi un nosūtīti uz mobilo lietotni.
